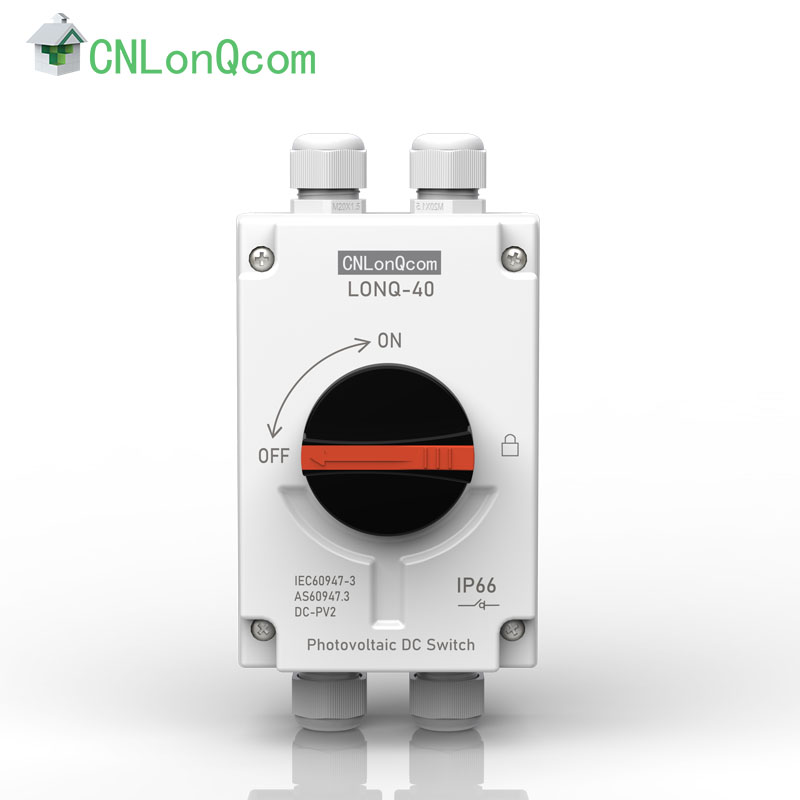

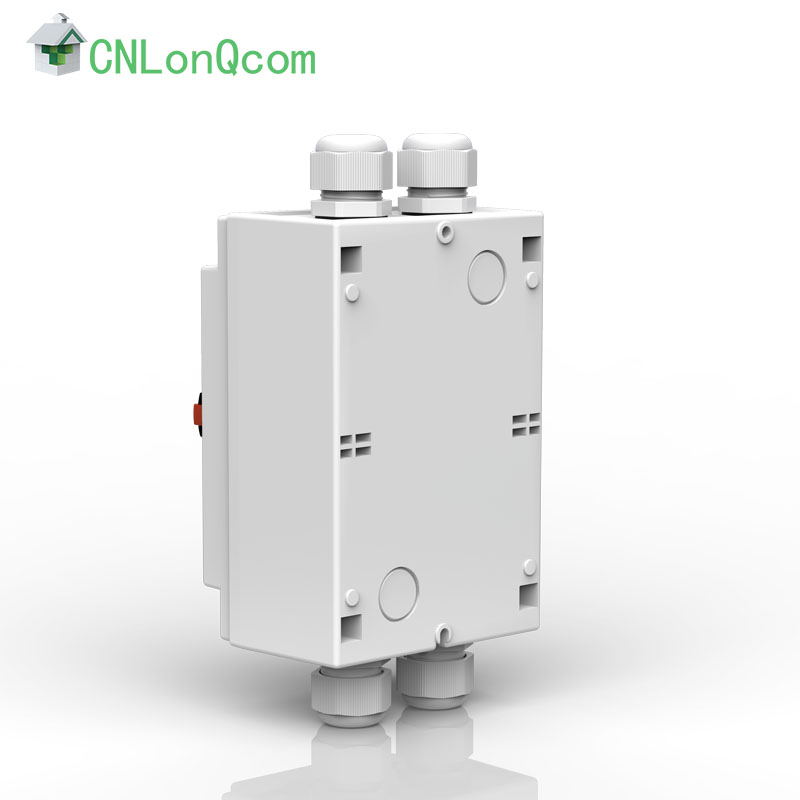

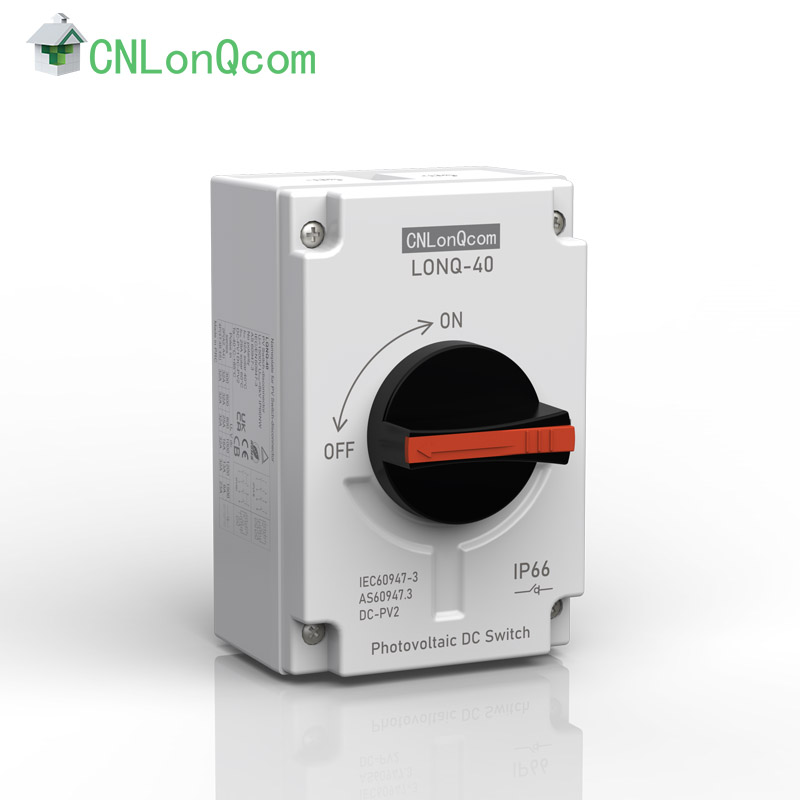

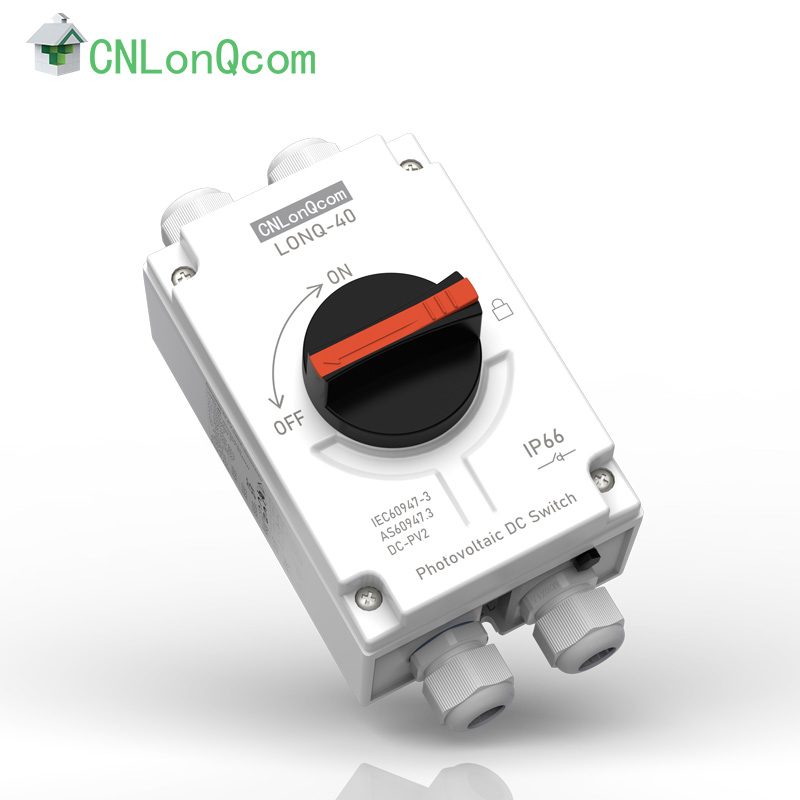

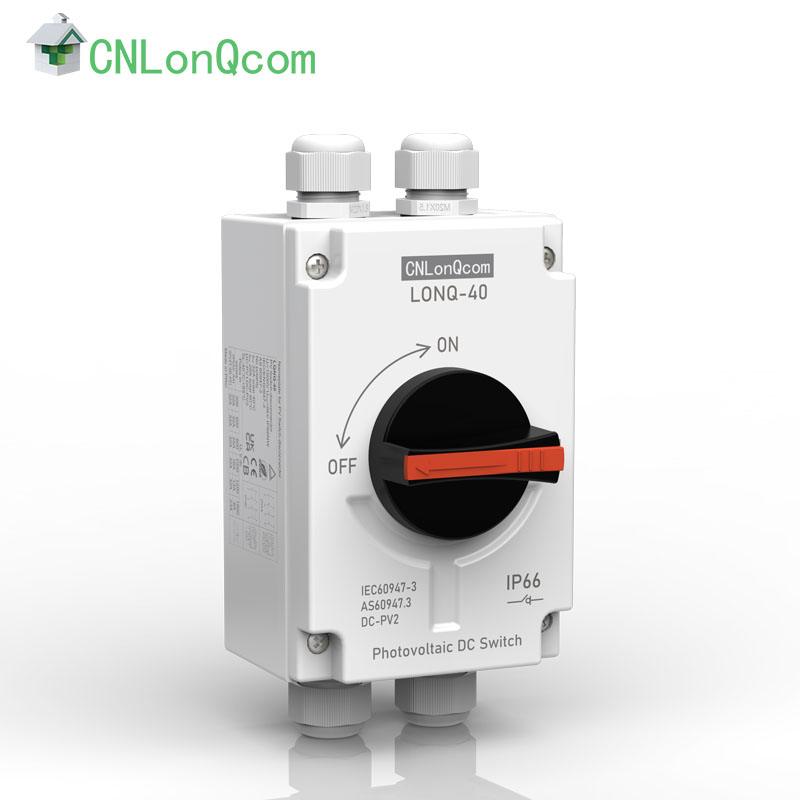

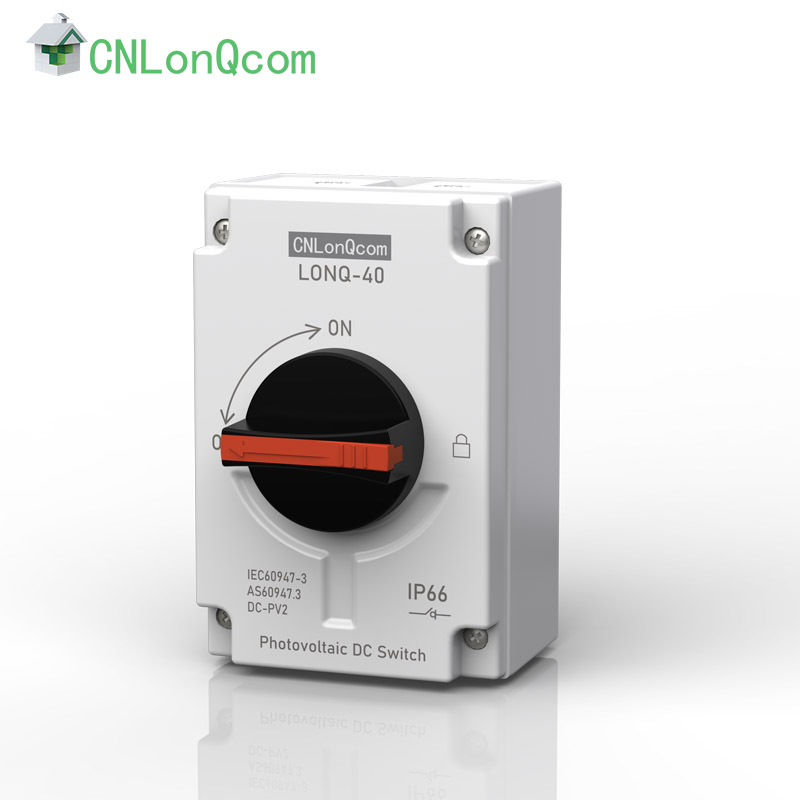

CNLonQcom є професійним виробником і постачальником фотоелектричних вимикачів-роз’єднувачів 1500 В 32 A з M20, які використовуються у фотоелектричних системах розподілу електроенергії.
Основні параметри | одиниця | LONQ-40 | |
Номінальна напруга ізоляції | Ui | V | 1500 |
Номінальний тепловий струм | Іт | A | 32 |
Номінальна імпульсна напруга | Ump | V | 8000 |
Номінальна вмикаюча здатність при короткому замиканні | lcw | A | 1000 |
Максимальний переріз кабелю (включаючи перемичку) |
|
|
|
Суцільний або стандартний | мм2 | 2,5-6 | |
гнучкий | мм2 | 2,5-6 | |
Гнучкий (+ багатожильний кінець кабелю) | мм2 | 2,5-6 | |
Крутний момент |
|
|
|
Затягніть гвинти клем M4. | Нм | 1,2-1,8 | |
Момент затягування кріпильних гвинтів корпусу | Нм | 1,5-2,0 | |
Затягніть гвинти ручки крутного моменту | Нм | 0,5-0,7 | |
Увімкнення або вимкнення крутного моменту | Нм | 0,9-1,3 | |
Крутний момент проводки на базі | Нм | 1.1-1.4 | |
Загальні параметри |
|
|
|
Положення ручок |
|
ВИМКНЕНО о 9 годині, УВІМКНЕНО о 12 годині | |
Механічне життя |
|
10000 | |
Кількість полюсів постійного струму |
|
2 або 4 | |
Робоча температура |
|
-40 до +85 | |
Температура зберігання |
|
-40 до +85 | |
Ступінь забруднення | ℃ | 2 | |
Категорія перенапруги | ℃ | III | |
Рейтинг IP вала та монтажу нуль |
|
IP66 |
МОНТАЖНА СХЕМА
Малий обсяг
Вогнестійкий матеріал
lp66
Flying Fox Short
Повний Аксесуари
-40℃~+85℃ Діапазон температур навколишнього середовища
Неполярний дизайн
Тестування відповідає AS 60947.3:2018, EN IEC 60947-3:2021,Категорія використання: DC-PV2 | поляк | Кількість струн | Номер частини | ||||
600В | 800В | 1000В | 1200В | 1500В | |||
PV2 | PV2 | PV2 | PV2 | PV2 |
|
|
|
32А | 32А | 25А | 13А | 6A | 2 | 1 | LONQ-40-2 |
32А | 32А | 25А | 13А | 6A | 4 | 1 | LONQ-40-4 |
32А | 32А | 32А | 32А | 23А | 4 | 1 | LONQ-40-4S |
32А | 32А | 32А | 32А | 23А | 4 | 1 | LONQ-40-4B |
32А | 32А | 32А | 32А | 23А | 4 | 1 | LQNQ-40-4T |
Тип |
PEDSC100R/120R | Контакти Схема підключення | Приклад перемикання |
2-полюсний | 2 |
|
|
4-полюсний | 4 |
|
|
4-полюсний з входом і виходом зверху | 4T |
|
|
4-полюсний з входом і виходом знизу | 4B |
|
|
4-полюсний, вхід зверху, вихід знизу | 4S |
|
|
