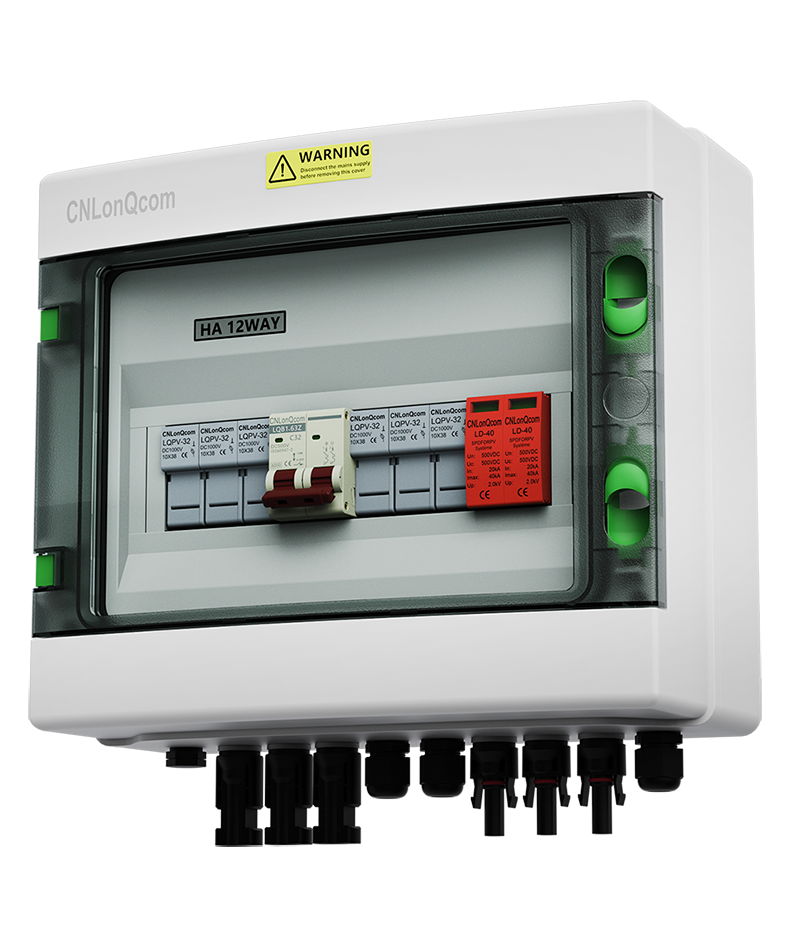

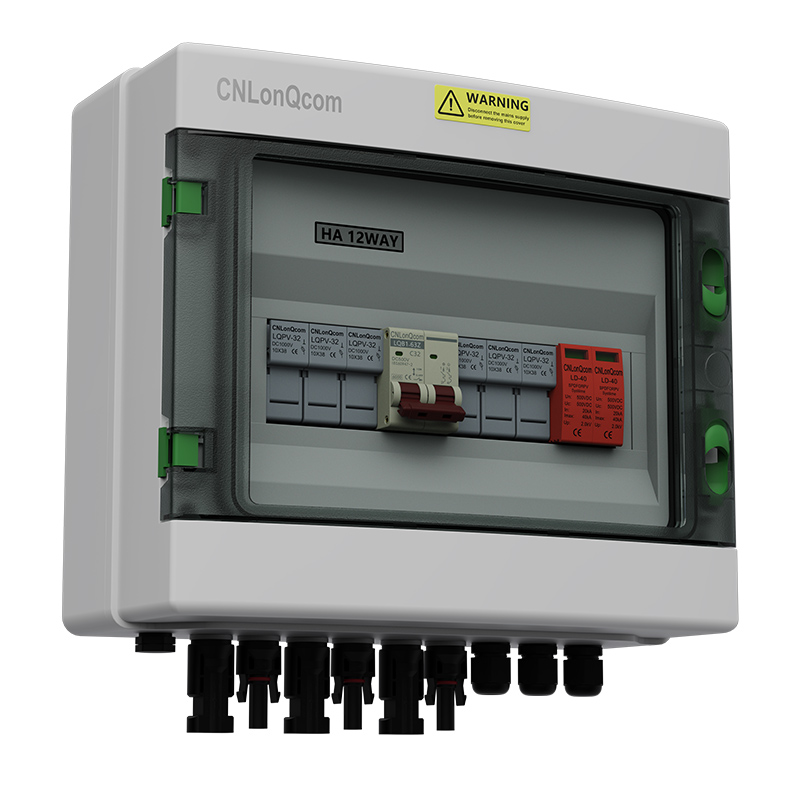

PV Combiner Box 3 в 1 OUT DC500V

CNLONQCOM IP65 PV Combiner Box 3 В 1 OUT DC500V/600V/800V з вимикачем та захистом від блискавки та запобіжником для систем постійного струму на відкритому повітрі, RV, будинками, човнами
● Номінальна напруга: DC500V/600V/800V
● Номінальний струм: 6/10/16/20/25/32/40/50/63a
● Рядок: 3in 1out
● Максимальний вхідний струм на рядок: 6/10/10/20/25/30a
;
● Роз'єм: MC-4 або PG
● Стандарт: IEC60269-6, IEC60947-2, IEC61643-1
● житловий матеріал: ПК+ABS
● Сертифікат: CE, IP65, ROHS, ISO9001

Модель:LQX 3/1B.12H DC500V/600V/800V

Надіслати запит

Опис продукту

Технічні дані
Модель	LQX H3/1B.12 DC500V/600V/800V
Тип	MCB і SPD і Fuse
Нитка	3 на 2
Номінальна напруга UE (v)	DC500/600/800
Максимальний вхідний струм на рядок (a)	6/10/15/20/25/30 Необов’язково
Максимальний вихідний струм на рядок (a)	16.10.20.
Якісний сертифікат	CE 、 ISO9001 、 rohs 、 ip65 、 tuv
стандартний	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Мініатюрний вимикач (MCB)		Захисник перенапруги (SPD)
Стрічковий ступінь кадру (a)	63/125	В (8/20) США (Ка)	20
Оцінений струм в (a)	16.10.20.	IMAX (8/20) США (Ка)	40
Номінальна напруга UE (v)	DC500/600V/800V	Номінальна напруга UE (v)	DC500/600V/800V
Оцінка інтерфейсу ізоляційної напруги (v)	DC1000	Рівень захисту від напруги (КВ)	2,0/2,5
Імпульс витримує напругу UIMP (KV)	4	Стовпи	2p
Порушення ємності (Ка)	6	Житловий матеріал	Пенсільванія
LCS -потужність LCS (LCU)	75%	Товщина стружки (мм)	6
Тип кривої	C	Запобіжник
Стовпи	2	Оцінений струм в (a)	6/10/15/20/25/30 Необов’язково
Режим проводки	Ніякої полярності, зверху вниз і знизу вниз і внизу і зверху зверху	Номінальна напруга UE (v)	DC1000
Житловий матеріал	Пенсільванія	Стовпи	2p
Провідний матеріал	Мідь	Розмір запобіжника (мм)	10*38
Механічне життя (Maxtimes)	20000	Житловий матеріал	Пенсільванія
Електричне життя (Maxtimes)	6000	Навколишнє середовище
Попередньо встановлений PV-кабель		Робоча температура	-25 ℃ до +60 ℃
Діаметр кабелю	4 ~ 25 мм	Вологість	≤95%
Максимальна напруга (v)	1000 ~ 2000	Висота	2000 м
Максимальний струм (a)	10 ~ 200	Встановлення	Настінне кріплення
Корпус
Матеріал	ПК+ABS
Рівень захисту	IP65
Рівень захисту від удару	Ik10
Вхід або вихідний роз'єм	PG або PV -роз'єми

PV Combiner Box

● 3 в 1 вихід ● DC 500V/600V/800V ● 6 ~ 125a

IP65

Захист блискавки
Надмірна напруга
Надмірний
Коротке замикання
Захист
IP65 водонепроникний
Мідний провідник
Штекер
Безкоштовне дизайнерське рішення

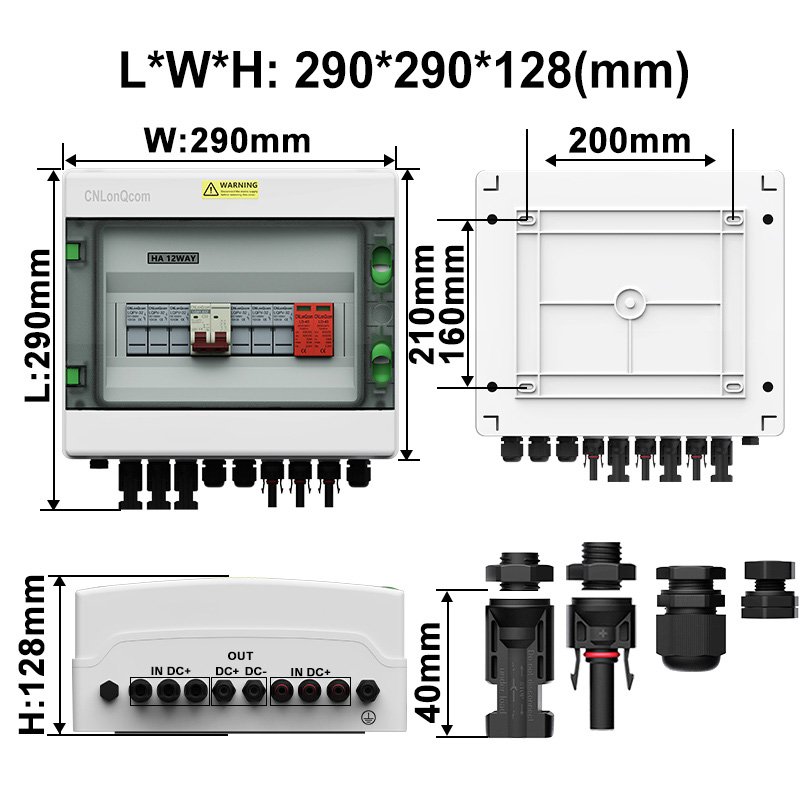

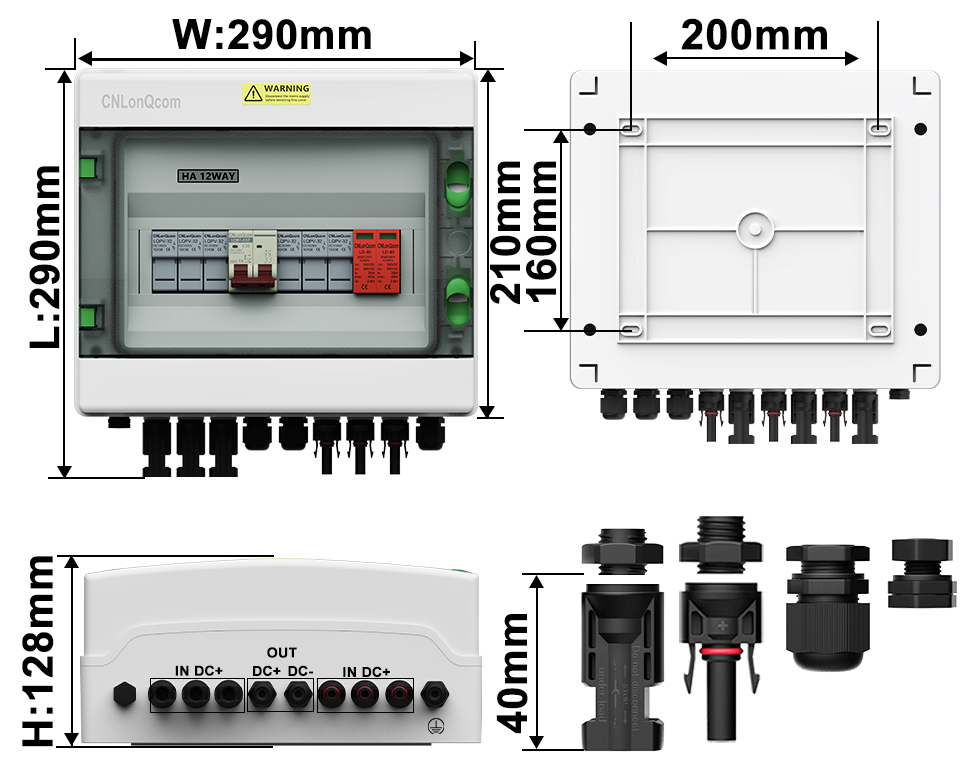

Розмір

LWH: 290290128 (мм)

Механічно оновлений процес обтисання для спокою

Порада:
①інстиляція з'єднувачів MC-4 матиме заздалегідь встановлені кабелі, PG -з'єднувачі не мають
Cable, підключений до пов’язаного за замовчуванням відповідно до діаметра рейтингового струму 4 ~ 20 мм²Змінити або відповідно до вимог клієнта

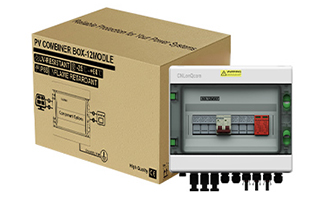

Тверда упаковка

гарантія заміна пошкоджених товарів

1Продукт у внутрішній коробці

5-шаровий гофрований надзвичайно важко

2Ящик

5-шаровий гофрований надзвичайно важко

3Доставка

Швидка відвантаження

Модель	Нитка	Внутрішня коробка (ПК/см)	Ящик (см)	QTY (ПК)	G.W. (кг)
LQX 3/2B.12 DC500V	3 в 1 поза	1/113117	5833,533,5	3	10.3

Повністю сертифікований

Виробники фірмових джерел з високою якістю та низькою ціною

ISO:20224Q20298ros
MCB:OP221014.wlnco77
SPD:OP221014.WLNC076
Коробка:ZRC2312055XY-LVD-C1
Запобіжник:OP221014.wlnco75
З'єднувач:SP1001GZ2204569

Порада: Зверніться до нас для отримання додаткових сертифікатів

Встановіть Ation та електропроводку

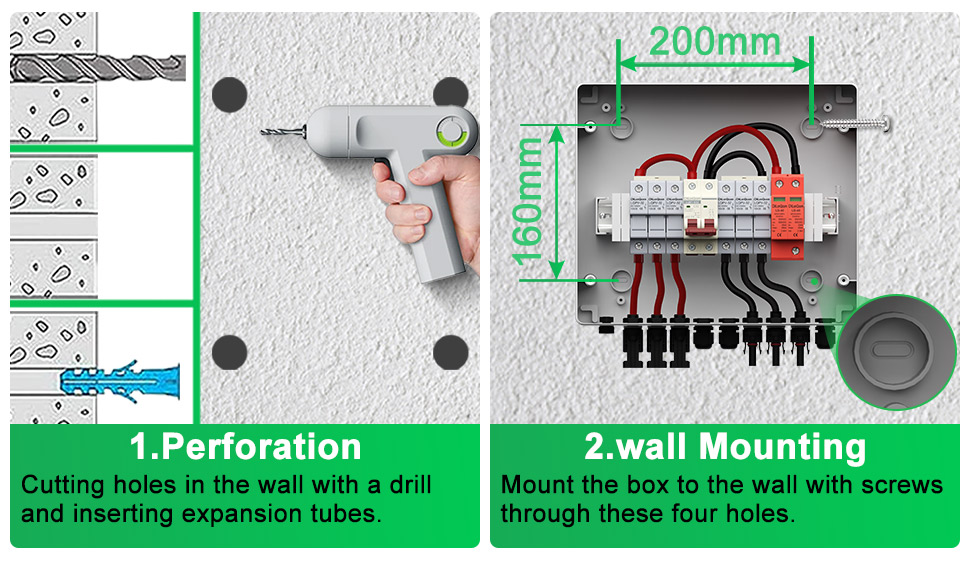

Встановлення

1.Пофорація

Прорізання отворів у стіні свердлом та вставка труб розширень.

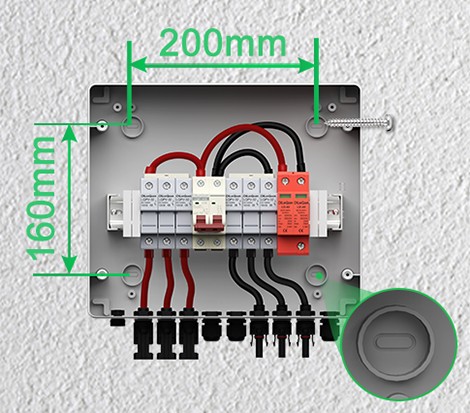

2. Монтаж

Встановіть коробку до стіни гвинтами Через ці чотири отвори.

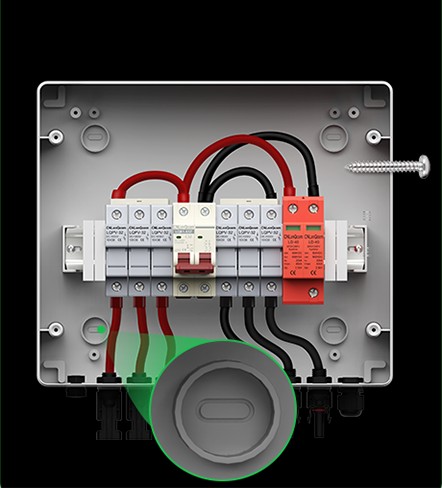

3 в 1 OUT проводка

Деталі товару

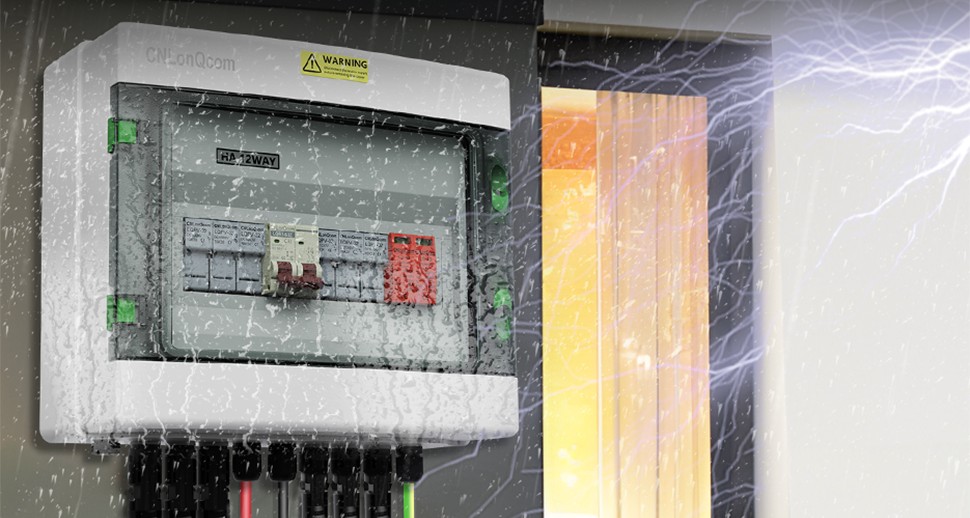

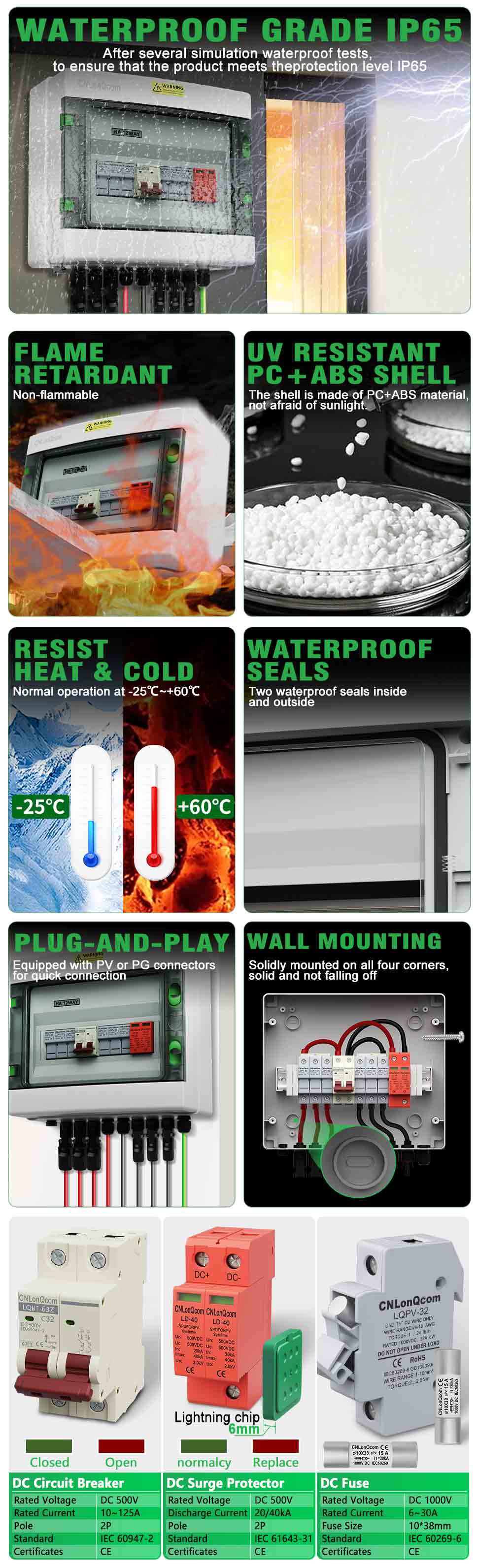

Водонепроникний клас IP65

Після декількох моделювання водонепроникних випробувань,
Щоб продукт відповідав рівням захисту IP65

Полум'я
Відсталий

Невмілий
УФ -стійкий
ПК+оболонка ABS

Оболонка виготовлена з матеріалу ПК+ABS,
не боїться сонячного світла.
Протистояти
Тепло і холод

Нормальна робота при -25 ° C ~+60 ° C
Водонепроникний
Ущільнювачі

Два водонепроникні ущільнювачі всередині
і назовні
Штекер

Оснащений PV або PG -з'єднувачами
Для швидкого з'єднання

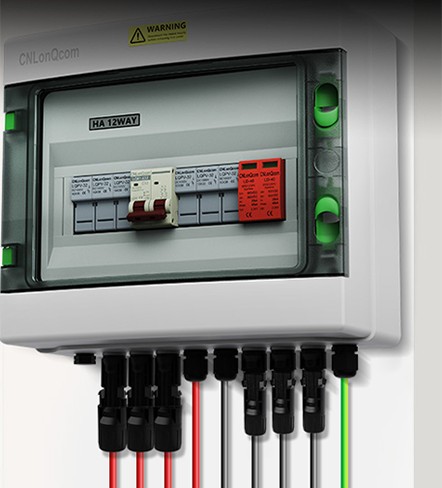

Настінне кріплення

Міцно встановлений на всіх чотирьох кутах,
твердий і не падає

Вимикач постійного струму

Номінальна напруга	DC 500V
Оцінений струм	10 ~ 125a
Полюс	2p
Стандартний	IEC 60947-2
Сертифікати	CE

Захисник постійного струму постійного струму

Номінальна напруга	DC 500V
Струм розряду	20/40ka
Полюс	2p
Стандартний	IEC 61643-31
Сертифікати	CE

DC Fuse

Номінальна напруга	DC 1000V
Оцінений струм	6-30А
Розмір запобіжника	10*38 мм
Стандартний	IEC 60269-6
Сертифікати	CE

Sceneali10

Пластикова комбінована коробка CNLONQCOM HA PV Combiner 3 в 1 OUT DC500V має водонепроникний корпус ПК+ABS з герметичною конструкцією, захистом від перевантаження, захистом від короткого замикання, захистом від перенапруги, пилом, вологою та блискавкою.

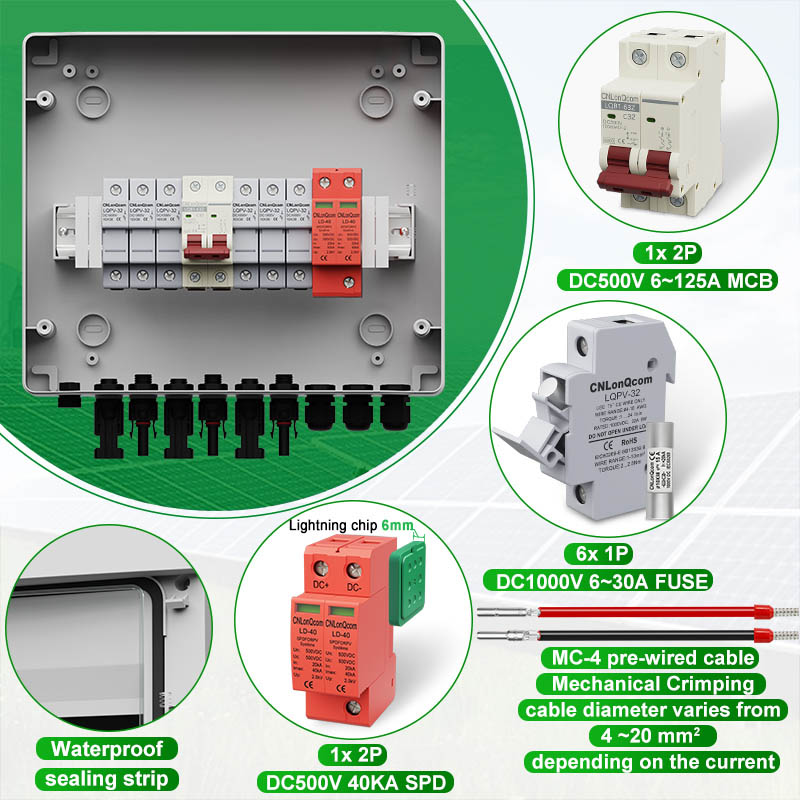

Внутрішні компоненти серії HA Plastic PV Combiner Box 3 в 1 OUT DC500V/600V/800V - 2p MCB, 2p SPD та 2p запобіжник, які виготовлені з оболонки ПА.

Модулі SPD та сердечників запобіжників можна швидко замінити, не знімаючи кришку при пошкодженні.

Пластикова комбінована коробка PV Combiner Cobiner Cobiner Cnlonqcom 3 в 1 OUT DC500V/600V/800V в основному використовується для захисту систем PV і часто використовується в системах, пов'язаних з мережею або сіткою. Наприклад, PV Panels, RV, човен, зовнішній ПВ, домогосподарство тощо.

PV Combiner Box 3 в 1 OUT DC500V/600V/800V ефективно захищає інвертори та сонячні батареї від пошкодження та відправляє від вогню.
