Які сценарії використання об’єднувальних блоків постійного струму?

Принцип дії aкоробка комбайнав першу чергу передбачає підключення та захист ланцюга. Коли фотоелектричні модулі генерують електроенергію постійного струму, вони під’єднуються до вхідного порту об’єднувача через кабелі. Схема всередині об’єднувача об’єднує та розподіляє цю потужність постійного струму, а потім виводить об’єднану потужність постійного струму на інвертор або інше обладнання. Під час процесу об’єднання об’єднувач контролює такі параметри, як струм, напруга та потужність для кожної фотоелектричної ланцюга, і впроваджує пристрої захисту від короткого замикання, зворотного з’єднання та перевантаження по струму.

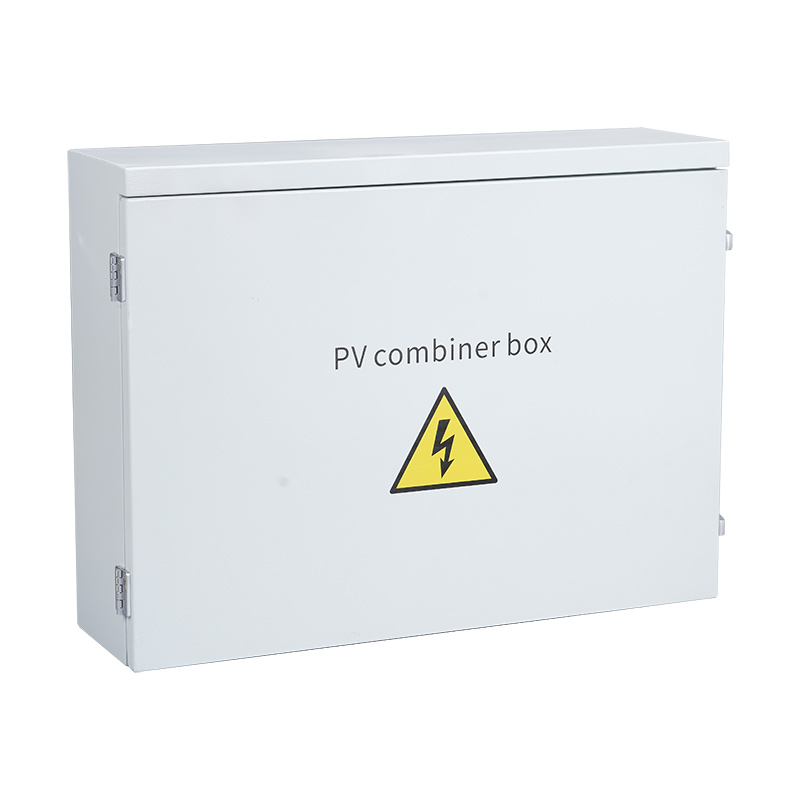

1. Коробка суматора постійного струму

Це поєднує кількаDCструми, які генерує сонячна батарея, на вхід інвертора. Щоб зменшити вплив на мережу та запобігти пошкодженню інвертора через надмірну напругу, зазвичай використовується багатоканальне паралельне з’єднання. Виходячи з діапазону вхідної напруги постійного струму інвертора, певна кількість фотоелектричних модулів однакових характеристик з’єднується послідовно, щоб утворити рядок фотоелектричних модулів. Потім ці ланцюги підключаються до об’єднувальної коробки блискавкозахисту фотоелектричної системи. Потім вихідний сигнал проходить через грозорозрядник і автоматичний вимикач, полегшуючи підключення до наступних інверторів.

2. Комбайнер змінного струму

Він використовується для фотоелектричних систем виробництва електроенергії, що складаються зі струнних інверторів і встановлюється між вихідною стороною змінного струму інвертора та точкою підключення до мережі/навантаженням. Він оснащений вхідними автоматичними вимикачами, вихідними автоматичними вимикачами, грозорозрядниками змінного струму та додатковими інтелектуальними приладами моніторингу (система моніторингу напруги, струму, потужності, електроенергії та інших сигналів). Його основна функція полягає в об’єднанні вихідних струмів кількох інверторів і захисті інверторів від пошкодження з боку підключення до мережі змінного струму/навантаження. Він служить точкою відключення виходу інвертора, покращує безпеку системи та захищає безпеку монтажного та обслуговуючого персоналу.

Примітки до електромонтажу об'єднувальної коробки

(1) Тільки професійні інженери-електрики можуть працювати та підключати дроти; робота та проводка повинні відповідати відповідним стандартам країни та місцевості;

(2) Перед встановленнямкоробка комбайнавикористовуйте мегомметр для перевірки ізоляції внутрішніх компонентів.

(3) Розташування та розташування компонентів у коробці повинні відповідати положенням відповідних нормативних актів і повинні забезпечувати вимоги щодо введення в експлуатацію, експлуатації, технічного обслуговування, перевірки та безпечної експлуатації.

(4) Вхід і вихід не можуть бути підключені навпаки.

(5) Після підключення розподільної коробки фотоелектричного блискавкозахисту до фотоелектричної системи виробництва електроенергії клема заземлення коробки блискавкозахисту повинна бути надійно з’єднана з проводом заземлення блискавкозахисту або шиною.

(6) Підключаючи зовнішню проводку, переконайтеся, що гвинти затягнуті, щоб запобігти ослабленню проводки.

(7) Схема системи, що не згасає, і необхідні схеми вторинної проводки повинні бути міцно прикріплені всередині коробки або на дверцятах шафи.

(8) Для проводки слід використовувати вогнестійкі кабелі. Вони повинні бути розташовані акуратно, красиво і надійно встановлені, щоб забезпечити хороший контакт.
