Забійники та захисники сплеску: Охоронці з фотоелектричних систем

Вступ

У фотоелектричних системах виробництва електроенергії, окрім "зіркового обладнання", таких як сонячні батареї та інвертори, є два "неперевершених героїв" тихо захищають безпеки системи - вимикачі та захисники сплеску (SPD). Вони схожі на "запобіжники" та "блискавки" енергетичної системи, постійно захищаючи всю фотоелектричну систему від електричних розломів та блискавки. Ця стаття проведе вас через значну роль цих двох ключових захисних пристроїв у фотоелектричних системах.

I. вимикач: "Перемикач безпеки" фотоелектричних систем

Функція вимикача

Перекарки - це найважливіші пристрої захисту від перенапруження у фотоелектричних системах і в основному виконують три ключові завдання:

Захист перевантаження: автоматично відрізати схему, коли струм перевищує значення проектування

Захист короткого замикання: швидко відключіться у випадку несправності короткого замикання

Ручне відключення: забезпечує безпечну точку відключення для обслуговування системи

2. Спеціальні вимоги до фотоелектричних виділених вимикачів

На відміну від звичайних вимикачів змінного струму, фотоелектричні вимикачі постійного струму потребують спеціального дизайну:

Дуга гасіння дуги: дуги постійного струму складніше гасити і потребують більш сильного дизайну камери, що гасла дуги

Рівень високої напруги: Робоча напруга фотоелектричної системи може досягти понад 1000 В

Погода: пилостійка та водонепроникна (щонайменше клас IP65) необхідна для установки на відкритому повітрі

3. Типові місця застосування

Вихідний клем серії акумуляторів

Вхідна клема постійного струму інвертора

Спілкування та мережа

Ii. Протектор перенапруги: лінія оборони проти "електричних сплесків"

Загроза перенапруження, з якою стикаються фотоелектричні системи

Фотоелектричні системи, завдяки великій області розподілу та оголеному розташуванню, особливо вразливі до:

Прямий удар блискавки (низька ймовірність, але дуже руйнівна)

Індукована блискавка (найпоширеніша загроза)

Перемикач перенапруги (генерується внутрішньо за системою)

2. Принцип роботи захисників перенапруги

SPD - це як "електричний пролив", протягом наносекундного часу:

Виявити ненормальну напругу

Встановіть шлях з низьким вмістом імпедансу

Канал небезпечна енергія в землю

3. Особливість SPD у фотоелектричних системах

DC SPD: його потрібно спеціально розробити для систем постійного струму

Біполярний захист: одночасно захищає як позитивні, так і негативні схеми

Безперервна робоча напруга: вона повинна бути адаптована до високої напруги фотоелектричної системи

Iii. Синергетичний захист: 1+1> 2 ефект безпеки

У фактичних системах потрібно використовувати вимикачі та SPD спільно:

Ієрархічна система захисту

Захист першого рівня (кінець вхідної лінії): струм посилення розряду

Вторинний захист (кінець розподілу): подальше обмеження залишкового тиску

У координації з вимикачами: забезпечити захист резервного копіювання, коли SPD не вдається

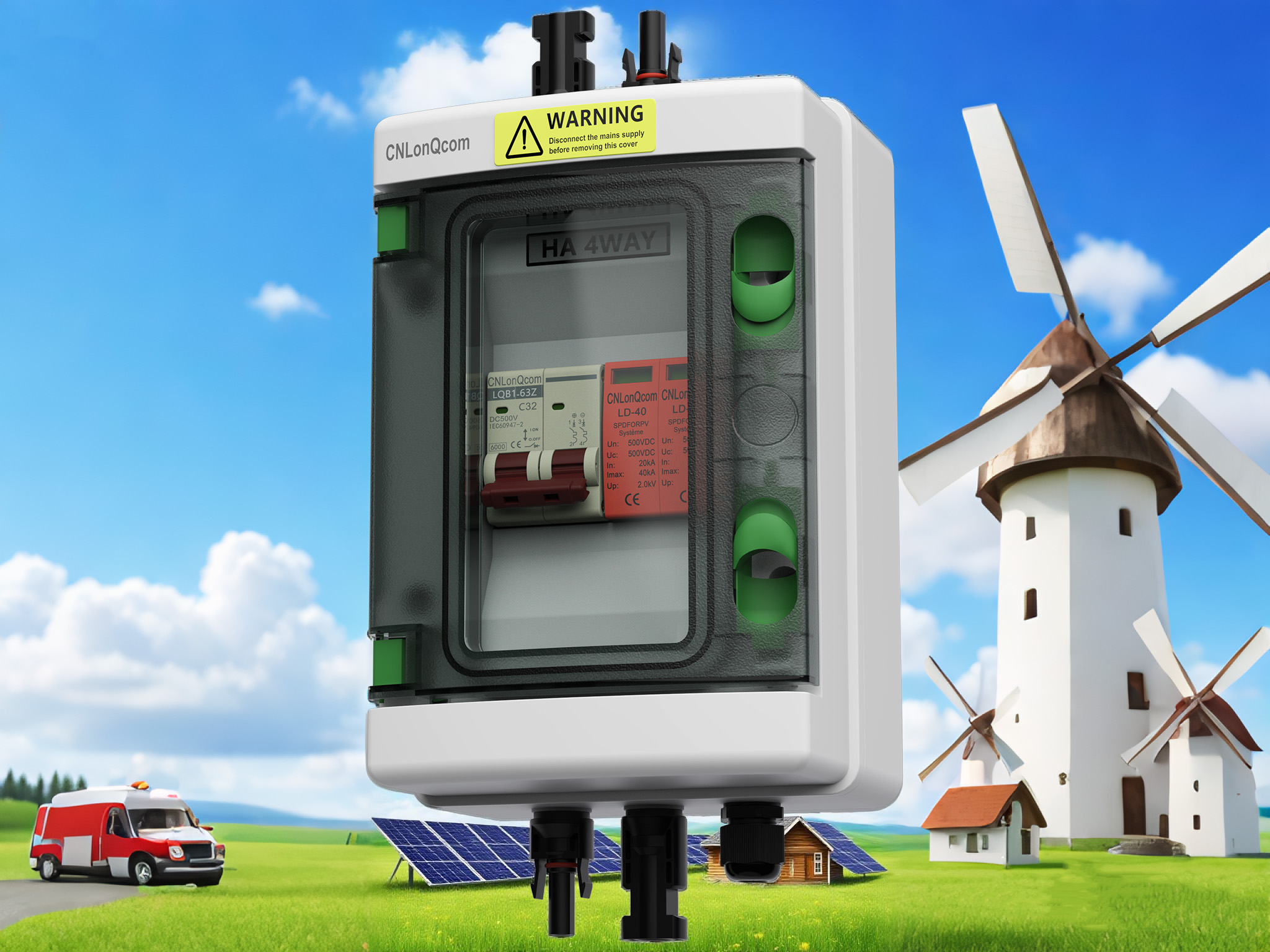

Типова схема проводки

SPD підключений паралельно з лінією і захищений серіал -вимикачем

Iv. Ключові моменти для вибору та обслуговування

Вибір вимикача

Номінальна напруга більше або дорівнює максимальній напрузі системи

Ємність розриву більше або дорівнює очікуваному струму короткого замикання

Вибір SPD

Максимальна безперервна операційна напруга UC становить ≥1,2 рази перевищує напругу системи

ІМПУРНИЙ ІІМП ≥12.5KA (захист першого класу)

Пропозиції щодо обслуговування

Перевірте перед сезоном грози щороку

Зверніть увагу на вікно індикатора статусу SPD

Запишіть кількість разів, коли працює вимикач

Висновок

У фотоелектричних системах вимикачі та захисники сплеску схожі на два добре координовані "партнери з безпеки": вимикачі відповідають за поводження з несправностями в системі, тоді як SPDS захищають від зовнішніх атак на перенапруження. Їх спільна робота забезпечує безпечну роботу фотоелектричної електростанції більше 25 років. Для власників електростанцій вибір високоякісних захисних пристроїв та регулярно їх підтримання є важливою частиною забезпечення рентабельності інвестицій.
