Перемикач відключення PV: "Опікун безпеки" Сонячних систем - Повний посібник

I. Визначення та функція комутаторів відключення PV

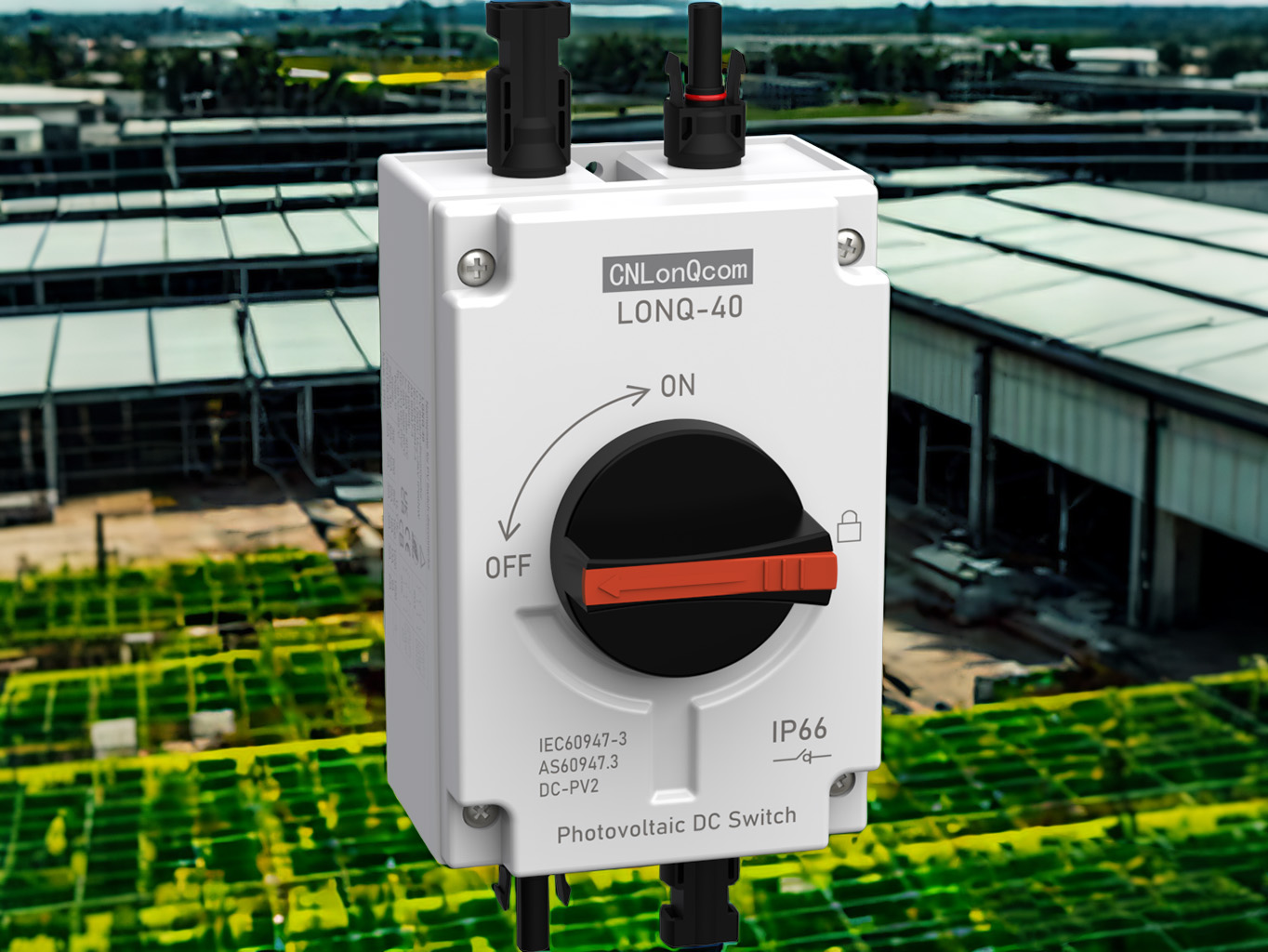

Перемикач відключення PV - це перемикач безпеки, спеціально розроблений для ланцюгів постійного струму в сонячних системах.     Він виконує дві первинні функції: електрична ізоляція та аварійне відключення, що діє як "аварійне гальмо" системи ПВ для забезпечення абсолютної безпеки під час технічного обслуговування або несправностей.

Основні функції

Фізична ізоляція: забезпечує видиму точку прориву, щоб забезпечити потоки струму під час технічного обслуговування.

Захист перевантаження: Деякі моделі інтегрують запобіжники, щоб запобігти пошкодженню короткого контуру.

Сегментація системи: Дозволяє вибіркове відключення окремих рядків, не впливаючи на всю систему.

Чому Сонячні системи повинні використовувати спеціальні вимикачі?

✔ Стандартні комутатори змінного струму не можуть надійно переривати дуги постійного струму (небезпечні!).

✔ відповідає міжнародним стандартам безпеки (наприклад, NEC 690.17).

✔ запобігає зворотному струму збивати компоненти.

Ii.     Основні ролі перемикачів відключення PV

1. Ізоляція безпеки (основна мета)

Безпека технічного обслуговування: забезпечує чітку фізичну точку розриву при обслуговуванні інверторів або проводки.

Аварійне відключення: швидко скорочує високу напругу постійного струму у випадку пожежі, блискавки тощо.

Захист зворотного струму: запобігає інверторам живити живлення назад до панелей вночі.

2. Захист перевантаження (вдосконалені функції)

Ефективність впровадження типу захисту

Захист від короткого замикання Вбудований постійний запобіжник перериває струм несправності (до 1000 ВДК/20KA).

Механізм перенапруження Термомагнітна поїздка запобігає перегріву/пожежі.

Довідка про захист від несправностей, швидко розбиваюча конструкція (<3 мс) відповідає стандартам несправності дуги UL1699b.

3. Управління системою

Контроль, специфічний для рядків: великі рослини можуть керувати секціями (наприклад, 1 перемикач на 10 рядків).

Видимість стану: вікно механічного індикатора (деякі з світлодіодними вогнями) показує стан увімкнення/вимкнення.

Iii.     Типи та вибір комутаторів для відключення PV

1. За структурою

Тип функцій програми

Ручна ручна ручка Механічна ручка + видима точка розриву, низька вартість.    Житлові/невеликі комерційні системи.

Тип розриву навантаження може переривати струм навантаження (вимагає дуги жолоба).    Середні масиви PV.

Інтегрований запобіжник типу комбінації, що інтегрується, конструкція подвійного призначення.    Поточні сценарії короткого замикання.

2. За рейтингом напруги

Клас 600VDC: Стандарт для житлових систем (Китай/Європа).

Клас 1000VDC: великі сонячні ферми (вимога США).

Клас 1500VDC: наступного покоління ультра-високі системи напруги (економічно ефективні).

Iv. Як вибрати перемикач відключення PV?

1. Перевірте сертифікати

Північна Америка: UL 98B, NEC 690.17.

Європа: IEC 60947-3, VDE 0660.

2. Ключові параметри

Нормативна напруга ≥ системи MAX напруги (20% маржа).

Порушення ємності ≥ очікуваний струм короткого замикання.

Рейтинг захисту: IP65+ для використання на свіжому повітрі.

V. Поради щодо встановлення та обслуговування

1. Місце встановлення

Обов’язково: в межах 1 метра введення постійного струму інвертора (вимога НЕК).

Рекомендовано: на вихідному поля комбінації.

2. Технічне обслуговування

Перевірте окислення контакту кожні 6 місяців.

Тест швидкості розриву щорічно.

Перевірте стійкість до заземлення до сезону грози.

Висновок: По -перше, безпека, ізоляція є ключовою!

Хоча невеликі, вимикачі PV відключення - це остання лінія захисту для особистої безпеки.     Зі зростанням систем 1500 В та розумним ПВ, перемикачі наступного покоління розвиваються до більш високої напруги, швидшого розриву та інтеграції IoT.
