Поле PV Combiner: Повний посібник з компонентів та установки

По -перше, що таке фотоелектричне з'єднання?

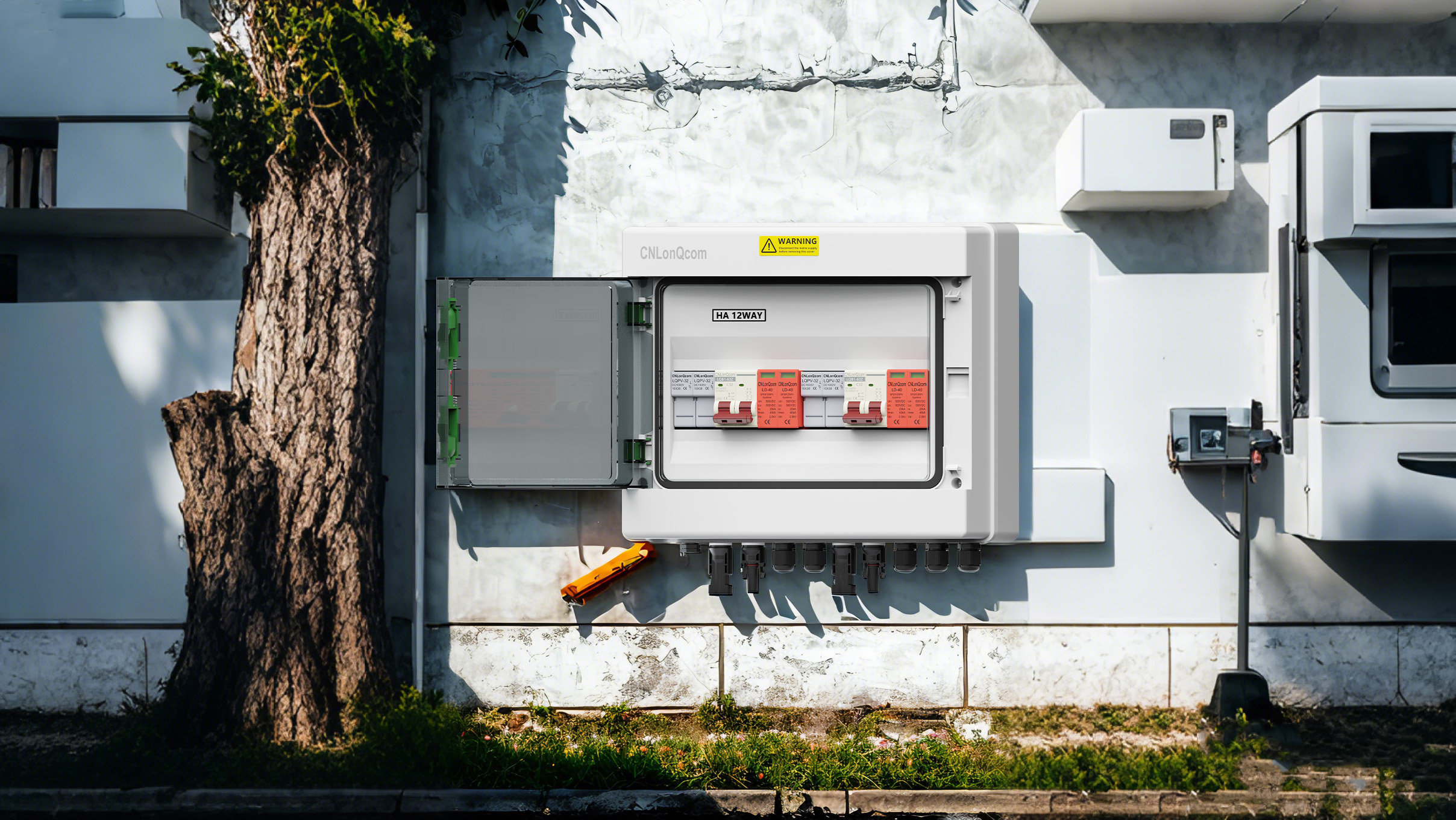

PV Combiner Box(PV Combiner Box) - це ключове електричне обладнання системи виробництва сонячної енергії, в основному використовується для централізованого постійного струму фотоелектричних серій, і забезпечує надмірний струм, захист від блискавки та інші функції захисту для забезпечення безпечної та ефективної роботи електростанції.

По -друге, склад фотоелектричного з'єднання

Основні компоненти:

Вхідний термінал: Підключіть кілька модулів PV (наприклад, 6-16 PV-модулі, кожен з підтримуючих 10A-15A).

Запобіжник/вимикачі: Захистіть кожну рядок від пошкодження надмірного струму (зазвичай специфікації DC1000V/20A).

Модуль захисту від блискавки: Захисник SPD SPRGE (потужність розряду 40KA).

Допоміжні частини:

Перемикач ізоляції постійного струму: Відправна аварійна схема.

Водонепроникний корпус: IP65 Захист, підходить для зовнішнього середовища.

По -третє, кроки встановлення та проводки

1. Підготовка перед встановленням:

Підтвердьте положення встановлення (близько до фотоелектричного масиву та подалі від прямих сонячних променів).

Перевірте заземлювальну клему контейнера (опір заземлення ≤4ω).

2. Процес електропроводки:

Вхід ряду групи:

Підключіть відповідний термінал полярністю (+/-), щоб переконатися, що напруга кожного терміналу є послідовною.

Закріпіть роз'єм MC4, щоб запобігти віртуальному нагріванні.

Вихідний кінець:

Підключіться до вхідного клеми постійного струму інвертора (площа поперечного перерізу кабелю ≥4 мм²).

Захист із захисту від блискавки:

Кабель ґрунту SPD (≥6 мм²) з'єднується з наземною смугою.

3. Тест на потужність:

Виміряйте напругу відкритого ланцюга (відповідає діапазону вхідних інверторів).

Перевірте, чи правильно передаються дані моніторингу.

4. Заходи безпеки

Технічні характеристики безпеки:

Носіть ізоляційні рукавички під час роботи. Не працюйте з Live.

Якщо сторона постійного струму має високу напругу (від 600 В до 1500 В), вам потрібно встановити попереджувальну мітку.

Пропозиції щодо обслуговування:

Очистіть коробку регулярно і перевірте стан запобіжника.

Тестуйте ефективність модуля SPD до сезону грози.

П'ять, пропозиції про відбір

Залежно від розміру електростанції:

Невелике домогосподарство: 6-8 введення, інтегрована функція базового захисту.

Промислова та комерційна електростанція: 12-16, з інтелектуальним моніторингом та віддаленою комунікацією.

Виберіть сертифіковані автобусні коробки TUV/IEC, такі як продукція серії CNLONQCOM, щоб забезпечити 25 років довгострокового захисту!

Фотоелектрична коробка - це "безпечний центр" електростанції, а правильна установка та технічне обслуговування може значно підвищити ефективність виробництва електроенергії. Якщо вам потрібні конкретні рекомендації моделі або технічні рішення, не соромтеся проконсультуватися з CNLONQCOM!
