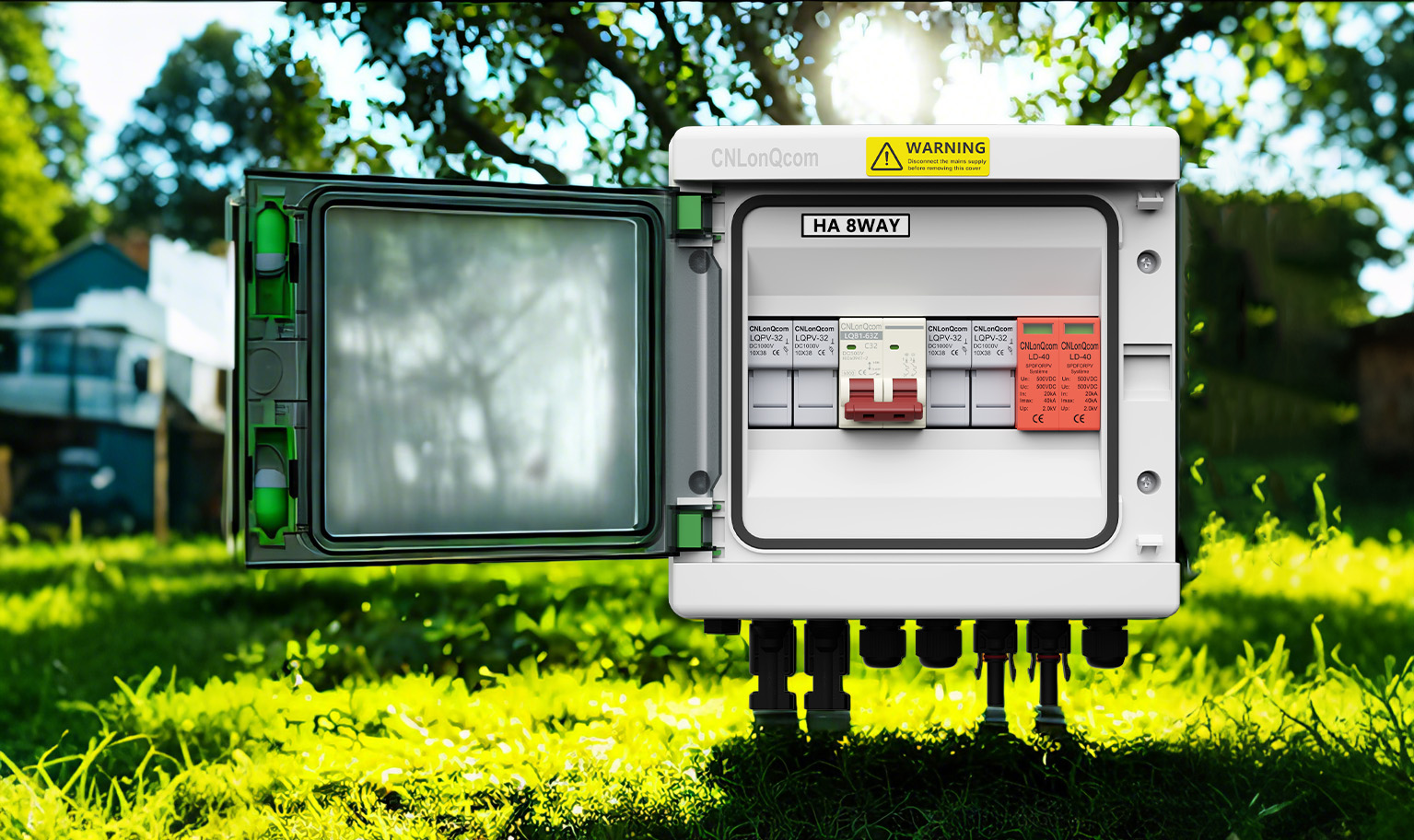

Box PV Combiner: "Диспетчер живлення" сонячних систем

Поле PV Combiner - один із ключових компонентів у сонячній фотоелектричній системі. Він в першу чергу використовується для збору струму з декількох рядків ПВ і передачі його через один основний кабель до інвертора. Він служить не лише "центром" для розподілу електроенергії, але й відіграє вирішальну роль у захисті безпеки системи.

1. Основні функції коробки PV Combiner

(1) Поточна колекція

Поєднує струм з декількох рядків PV, зменшуючи кількість кабелів та спрощуючи структуру системи.

(2) Захист від перенапруження

Використовує запобіжники (LQPV-32/LQPV-32X) або вимикачі (LQB1-63Z/12Z) для запобігання пошкоджень, спричинених перенапруженням або короткими ланцюгами.

(3) Захист блискавки

Оснащений вбудованими захисними пристроями для перенапруги (Ld-40 2p/3p), щоб запобігти пошкодженню від страйків блискавки.

(4) Функція моніторингу

Монітори, такі параметри, як струм та напруга в режимі реального часу, допомагаючи користувачам зрозуміти експлуатаційний стан системи.

2. Основні компоненти коробки PV Combiner

(1) запобіжники (LQPV-32/LQPV-32X) або вимикачі (LQB1-63Z/12Z)

Використовується для захисту від перенапруження, автоматично відрізати схему, коли струм перевищує номінальне значення.

(2) захисні пристрої для перенапруги (LD-40 2p/3p)

Запобігти пошкодженню від страйків блискавки або напруги.

(3) ізоляційні діоди (MC4-Diode)

Запобігти потоку зворотного струму, захищаючи модулі ПВ.

(4) Моніторинг пристроїв

Моніторинг параметрів, таких як струм, напруга та потужність. Деякі поля високого класу також підтримують віддалений моніторинг.

3. Як вибрати коробку PV Combiner?

(1) Кількість входів

Виберіть на основі кількості ПВ-рядків, таких як 2-х напрям, 5-ти напрямку тощо.

(2) Оцінений струм та напруга

Відповідати поточним та напругою вимог системи.

(3) Рейтинг захисту

Виберіть продукт з рейтингом IP65 або вищого, щоб витримати умови на свіжому повітрі, такі як вітер та дощ.

4. Як встановити коробку PV Combiner

(1) Знайдіть добре провітрюване та легкодоступне місце для встановлення коробки комбінера.

(2) Підключіть заземлюючий дріт, щоб забезпечити безпеку.

(3) Підключіть кабелі PV String до поля комбінації та підключіть їх до запобіжників або вимикачів.

(4) Підключіть основний кабель до інвертора.

(5) Перевірте всі з'єднання та перевіряйте роботу системи.

5. Регулярне обслуговування для комбінованої коробки

(1) Перевірте, чи правильно функціонують запобіжники або вимикачі.

(2) Очистіть пил і сміття, щоб забезпечити належне розсіювання тепла.

(3) Перевірте кабельні з'єднання на наявність розпусності або корозії.

(4) Перевірте стан захисних пристроїв сплеску.

При нормальному використанні та обслуговуванні високоякісна коробка PV Combiner може тривати 10-20 років. Однак його фактична тривалість життя залежить від умов навколишнього середовища (наприклад, температури, вологості) та практики обслуговування.

6. Висока безпека коробки PV Combiner

Високоякісні коробки PV Combiner оснащені захистом від струму, захистом від блискавки та водонепроникними конструкціями, забезпечуючи високу безпеку. Однак низькоякісна продукція або неправильна установка можуть призвести до пожеж або пошкодження обладнання. Тому важливо вибрати авторитетного виробника, як CNLONQCOM. Маючи десять років досвіду роботи в фотоелектричній промисловості, ми пропонуємо передові технології та надійну послугу післяпродажного забезпечення для захисту вашої електричної безпеки.

Висновок

Хоча коробки PV Combiner можуть бути не настільки помітними, як модулі ПВ або інвертори, вони відіграють незамінну роль у системі. Незалежно від того, що це невелика система на даху для будинків або масштабна сонячна електростанція, комбінована коробка має вирішальне значення для забезпечення ефективної передачі електроенергії та безпечної роботи.

Виберіть CNLONQCOM для надійності та душевного спокою! Давайте спільно працюємо над захистом майбутнього зеленої енергії!
